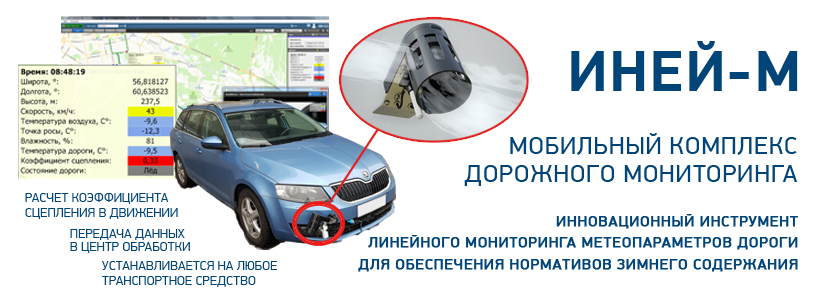

Мобильный комплекс дорожного мониторинга ИНЕЙ-М

Инновационный инструмент оперативного контроля состояния поверхности дорожного полотна для обеспечения нормативов зимнего содержания.

Линейный мониторинг состояния дорожного покрытия автомобильных дорог в зимний период по параметрам:

  • Коэффициент сцепления с дорогой (скользкость)
  • Состояние поверхности (сухо, влажно, мокро, лед, снег, слякоть)
  • Температура поверхности дорожного полотна (°С)
  • Температура воздуха (°С)
  • Точка росы и точка образования инея (°С)
  • Относительная влажность (%)

— Устанавливается на любое транспортное средство.

— В движении осуществляет мониторинг метеорологических параметров состояния дорожного полотна и видеофиксацию состояния дороги.

— Определяемые параметры имеют привязку к географическим координатам.

— Полученные данные автоматически сохраняются в информационной базе и передаются в центр обработки данных.

Состав:

  • Планшетный компьютер (ОС «Android», ОС «Windows») или смартфон с установленным программным обеспечением;
  • Автомобильное крепление для планшетного компьютера;
  • Зарядное устройство;
  • Бесконтактный дорожный детектор;
  • Преобразователь интерфейса.

Принципы работы

Управление работой комплекса осуществляет оператор, используя специальное мобильное приложение ROADMETER Patrol®, установленное на планшетном компьютере.

После запуска программы и начала движения автомобиля, через определенные интервалы времени происходит автоматический опрос измерительного и видеооборудования комплекса, а также синхронизация полученных данных с географическими координатами местонахождения автомобиля.

Полученные данные записываются в память компьютера в виде трека.

После записи данных на сервере информация об эксплуатационном состоянии участка дорожной сети и выявленных дефектах содержания отображается на рабочих местах специалистов дорожных служб.

Информация может отображаться в виде графиков, таблиц, фотографий, видеороликов и т.д.
Полученные данные используются при формировании отчетов об уровне содержания и формировании предписаний подрядным организациям на устранение выявленных дефектов.

Бесконтактный дорожный детектор MD30 в составе «ИНЕЙ-М»

MD30 (VAISALA) технические данные

Состояние поверхности
Уровень сцепления 0,09 … 0,82
Состояния поверхности Сухо, Влажно, Мокро, Лед, Снег, Слякоть
Интервал измерения 40 раз/с
Толщина поверхностного слоя
Вода 0 … 5 мм/с
Лед 0 … 2 мм/с
Снег (водный эквивалент) 0 … 1 мм/с
Температура поверхности
Диапазон измерения −40 … + 60 °C
Температура воздуха и относительная влажность
Диапазон влажности 0 … 100% относительной влажности
Температурный режим −40 … + 60 °C
Диапазон точек росы −40 … + 60 °C
Входы и выходы
Питание 12 … 24 B пост.
Потребляемая мощность 15 Вт
Протоколы RS-232
Вывод данных Binary

Программное обеспечение

Программное обеспечение МКДМ «ИНЕЙ-М» включает в себя:

  • Серверную часть ROADMETER Server®;
  • Мобильное приложение ROADMETER Patrol®;
  • Веб-приложения для просмотра результатов мониторинга.

ПО обеспечивает:

  • Видеодокументирование состояния дороги синхронизированное с моментом времени его получения, для выявления нарушений нормативов содержания дорожного сети в зимний период эксплуатации;
  • Регистрацию выявленных дефектов в информационной базе данных;
  • Визуализацию данных в различных формах представления;
  • Формирование предписаний на устранение выявленных дефектов;
  • Формирование отчетов об уровне содержания дорожной сети.
